Products尺寸、輪廓、形狀測量 水滴角測量儀
技術參數
一、概述(Summary)
接觸角(Contact angle)是指在氣、液、固三相交點處所作的氣-液界面的切線，此切線在液體一方的與固-液交界線之間的夾角日，接觸角測量是現今表面性能檢測的主要方法。

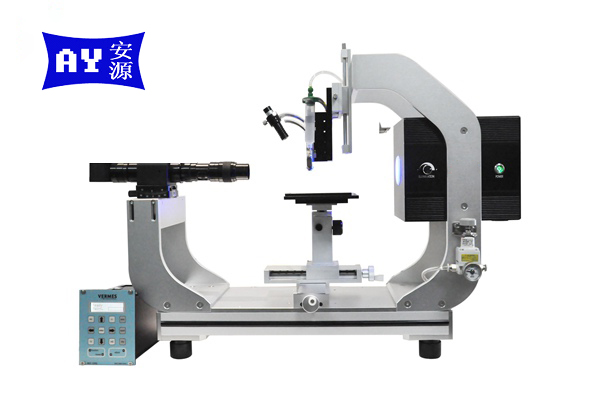

SDC-200S研究型接觸角測量儀是采用光學成像的原理，設備采用圖像輪廓分析方式測量樣品
表面接觸角、潤濕性能、表界面張力、前進后退角、表面能等性能，設備采用全自動進液裝置，性價比高、拓展性強、功能全面、可滿足各種常規測量需求，目前已經廣泛使用在眾多高校院所及企業。
二、應用(Application)
接觸角測量儀廣泛應用于各個行業領域，在手機制造、玻璃制造、表面處理、材料研究、化學化工、半導體制造、涂料油墨、電子電路、紡織纖維、醫療生物等領域，接觸角測量已經成為了一項評估表面性能的重要儀器。(部分測試功能需要選購專門附件完成)
1.液體在固體表面的鋪展、滲選、吸收等潤濕行為，座滴法測量靜態接觸角;
2.材料在固體表面的前進角、后退角、接觸角滯后、滾動角、動態接觸角測量。

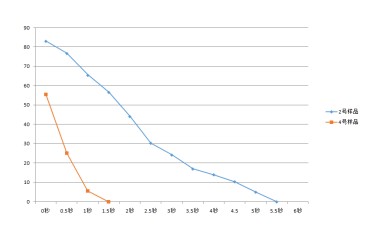

3.吸收材料的連續實時研究及過程記錄，接觸角隨時間變化曲線分析:
4.各種特殊材料的接觸角測量，如粉末、彎曲曲面、超疏水/超親水樣品:
5.附著滴法測試材料浸沒在液體中的接觸角測試:
6.晨滴法測量各種液體表界面張力及其極性、色散分量;
7.計算固體表面自由能(Surface free energy)，及其極性色散分量分析:
8.分析液體在固體表面的粘附功(Adhersion)，評估固體表面均包性清潔度等
三、設備原理

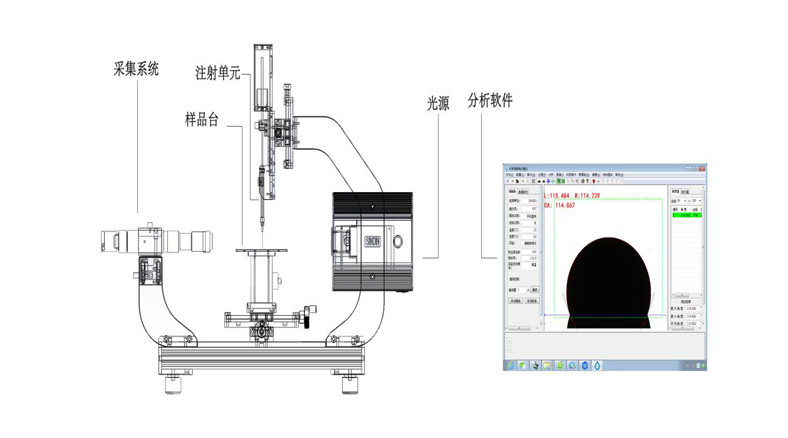

如上圖、接觸角測量儀主要由光源、注射單元、樣品臺、采集系統、分析軟件五大部分組成，設備采用光學成像的原理。光源采用密集LED冷光設計，發光均勻，圖像清洗，壽命長:
注射單元采用高精度注射泵進液，由軟件定量定速控制，滴液穩定，精度高達0.01微升:
樣品臺采用三維手動精調平臺，操作靈活，定位準確，樣品臺可根據實際樣品尺寸定制:采集系統采用黑白進口CCD相機，拍攝穩定，圖像清晰，真實可靠，鏡頭采用德國工業級進口配置，0.7-4.5倍放大可調，成像無畸形失真:分析軟件功能強大，具備一鍵式全自動擬合能力，擬合方法，滿足各種液滴形態的擬合;
四、技術規格
|
接觸角主機 |
|
|
外形尺寸
|
800mm(長)*190mm(寬)*640mm(高)
|
|
重量 |
21KG |
|
電源 |
220V /60HZ |
|
光源系統 |
|
|
光源 |
密集LED可調節藍色基調工業級冷光源 |
|
壽命 |
使用壽命達貳萬伍仟小 |
|
注射單元 |
|
|
注射器 |
專用配套高精密石英注射器、容量500uL |
|
滴液 |
軟件控制自動進液，精度高達0.01uL |
|
注射單元移動 |
上下50mm;左右50mm |
|
采集系統 |
|
|
CCD SONY |
原裝進口高速工業級芯片、25幀/S、130W像素 |
|
鏡頭 |
0.7-4.5倍高清工業級連續變倍式顯微鏡 |
|
采集系統調節 |
前后50mm(3mm微調)、視角角度可調(平視、俯視、仰視、360°旋轉等多視角觀察) |
|
樣品臺裝置 |
|
|
工作臺面尺寸 |
160mm*200mm |
|
最大樣品尺寸 |
6 寸 |
|
樣品臺移動 |
前后移動手動，行程60mm，精度0.1mm |
|
|
左右移動手動，行程35mm，精度0.1mm |
|
接觸角測量范圍 |
上下移動 手動，行程80mm，精度0.1mm 0-180° |
|
接觸角測量精度 |
±0.1° |
|
表界面張力測量范圍 |
0-2000mN/m |
|
表界面張力測量精度 |
0.01 mN/m |
|
分析軟件功能 |
1、接觸角測量分析軟件自動擬合法(一鍵自動擬合，不存在人工誤差)包括:圓法 |
|
擬合(Circlemethod)、橢圓/斜橢圓擬合法(Ellipse/Obliqueellipse)、LY、微分橢園法/微分圓法(Differential circle/ Differential ellipse): |
|
|
2、動態接觸角擬合(批量擬合多張圖像)包括:潤濕性能測試(Wettability)、視頻連續擬合計算(Video analysis); |
|
|
3、表面能量計算(Surfaceenergy); |
|
|
4、表界面張力測量(Surface tension); |
|
|
5、前進后退角測量(Forward and backward angle); |
|
|
6、粘附功(Adhesion work); |
|
五、產品特點
1.主機采用高強度航空鋁臺金結構搭配模塊化設計理念，自主研發的集成芯片電路控制，采納進口接觸角設備的設計精華與配置，保證儀器具有極強的穩定性;

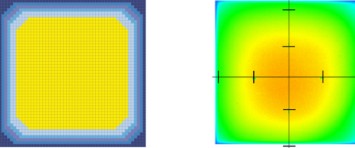

2.采用工業級密集可調LED冷光源系統(壽命25000H)，保證成像更清晰，同時避免額外熱度所導致的小液滴發;
3.采用高性能日本進口工業機芯，工業級遠心變焦鏡頭，基本可達到圖像無失真情況，確保成像效果;
4.采用USB2.0標準接口，數據傳輸速度快，兼容性高，成像穩定性強。
5.提供德國進口的接觸角測屋校準樣，確保儀器的精準性，角度校準標準片3°5°8°;60°90°120°;115°(選配):
6.采集系統設計靈活，適用于絕大部分測量環境，管單應付多種復雜的樣品表面測量;
7 接觸角分析方法，滿足液滴成像的擬合，其中包括晟是微分橢圓與微分圓特殊液體成像擬合方法。
8.計算方法，軟件已實現全自動擬臺，避免人為操作造成的誤差;
9.具備雙邊接觸角測量快速擬合功能，分析液體與國體的表面潤濕性能、更準確的分析表面的實際灣顯情況
10,動態拍攝、視頻快速測試數據，可以連續性記錄測試接觸角的變化，再由軟件自動批量擬合;11.軟件自動生成報告，其中涵蓋 Word形式、Excel形式、譜圖形式等多種數據報告;
12.具備前進后退角測星功能，便于最高效的測樣。
13.具備多種可選配功能件，我司研發團隊雄厚可滿足客戶提出來的定制測量要求;
